FNIRSI 1014D

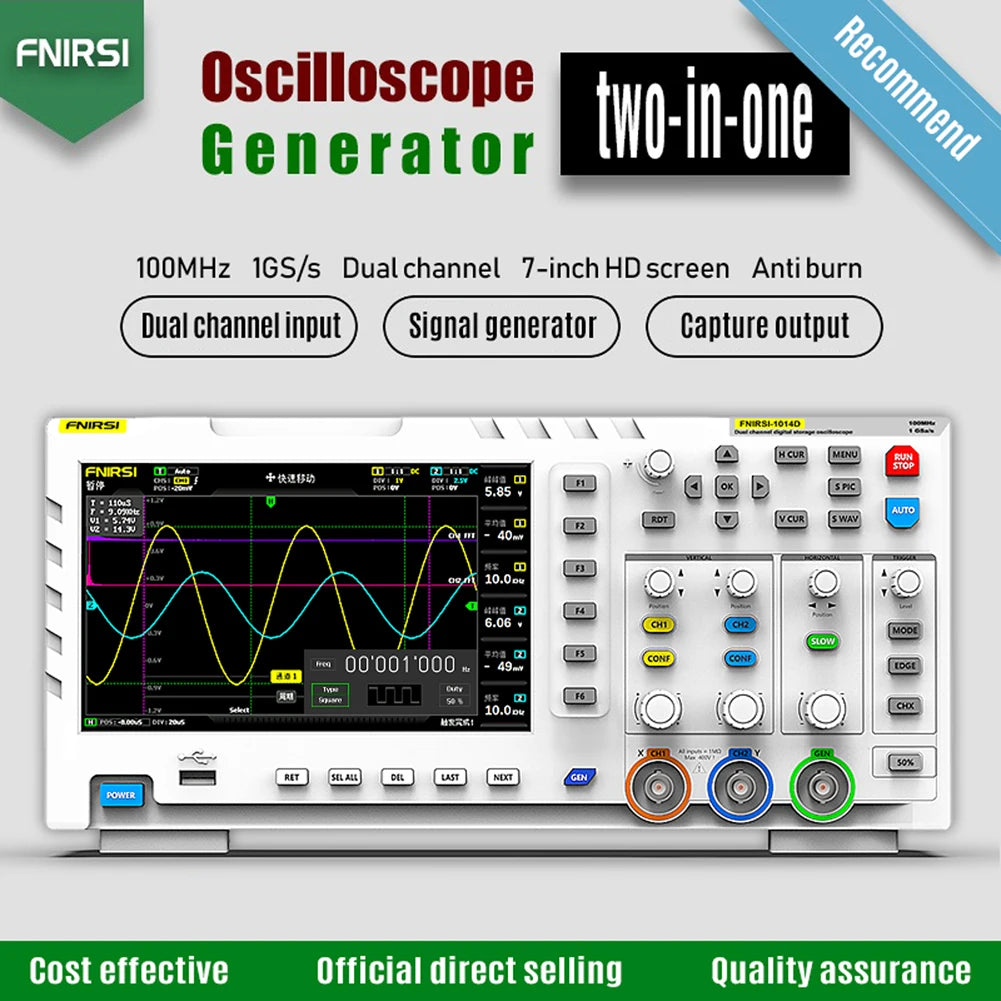

Der FNIRSI-1014D ist ein Zwei-in-Eins-Oszilloskop und Signalgenerator mit einer Echtzeit-Abtastrate von 1 GSa/s und einer analogen Bandbreite von 100 MHz*2, einem 7-Zoll-TFT-LCD-Bildschirm, einem eingebauten Hochspannungsschutzmodul, das eine Dauerspannung von bis zu 400 V toleriert, ohne dass das Oszilloskop durch eine nicht auf 10x eingestellte Sonde verbrennt. Er verfügt über einen eingebauten DDS-Funktionssignalgenerator und den branchenüblichen Chopping-Ausgang (@ 2,5 Vpp), wobei alle Signalfrequenzen in 1-Hz-Schritten einstellbar sind. Er unterstützt 14 Arten von Standardfunktionssignalen und ein anpassbares Chopping-Signal. Das Chopping-Ausgangsgerät schneidet einen Teil oder den gesamten komplexen Signale, die vom Oszilloskop gemessen wurden, als Ausgangssignal des Signalgenerators aus, wodurch bis zu 1000 angepasste Abschneidesignale gespeichert werden können. Probieren Sie es aus, es wird Sie nicht enttäuschen.

Eigenschaften:
Eingebauter DDS-Signalgenerator, unterstützt 12 Arten von Funktionssignalen.
Erfassungsfunktion für Ausgangssignale, die bis zu 1000 Erfassungssignale speichern kann.
Gezielter hochintelligenter Dekodierungsalgorithmus, unbegrenzte Lebensdauer des Encoders und intelligente Anti-Brand-Funktion, 1X kann bis zu 400 V Spannungsfestigkeit aushalten.
Mit 100 MHz * 2 analoger Bandbreite und @ 1 GSa/s Abtastrate (1X = 5 MHz, 10X = 100 MHz).
Vollständig passendes 7-Zoll-TFT-LCD-Display mit 800 * 480 Auflösung, hellen Farben und hohem Kontrast.
Hoher Messspannungsbereich: 1X kann 0~40 V messen, 10X kann 0~400 V messen.
Bis zu 12 Parameter-Messungen: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequenz, Tastverhältnis+, Tastverhältnis-, Zeit+, Zeit-, Periode.
Cursor-Messfunktion: Es ist bequem, Periode, Frequenz und Spannung manuell zu messen.
Komplette Triggerfunktion (Einzel, Normal, Auto) und jederzeit Einfrieren der Wellenformanzeige (Pause-Funktion).
Ausgestattet mit hocheffizienter One-Button-AUTO-Funktion und One-Button-Wellenformspeicher- und Screenshot-Funktion.
Eingebauter 1 GB Speicherplatz, kann bis zu 1000 Screenshots + 1000 Sätze von Wellenformdaten speichern.
Leistungsstarker Wellenform-Bildmanager unterstützt die Miniaturansicht, Anzeige, Detailansicht, Seitenwechsel, Löschen und Vergrößern, Verkleinern, Verschieben usw. von Wellenformen.
Ausgestattet mit einer USB-Schnittstelle, die mit einem Computer verbunden werden kann, um Screenshots mit dem Computer zu teilen, was für die sekundäre Analyse praktisch ist.
Die Lissajous-Figuren-Grafikfunktion kann verwendet werden, um Amplitude, Frequenz und Phasenkontrast von zwei Gruppen von Signalen zu bestimmen.
FFT-Anzeigefunktion, kann die spektralen Eigenschaften des Signals analysieren, Speicherkomprimierungstechnologie, Wellenform-Aktualisierungsbildschirm flackert nicht.
Mit der Bildschirmhelligkeitsanpassungsfunktion und der Hintergrund-Gitterhelligkeitsanpassungsfunktion, auch leicht zu tragen.

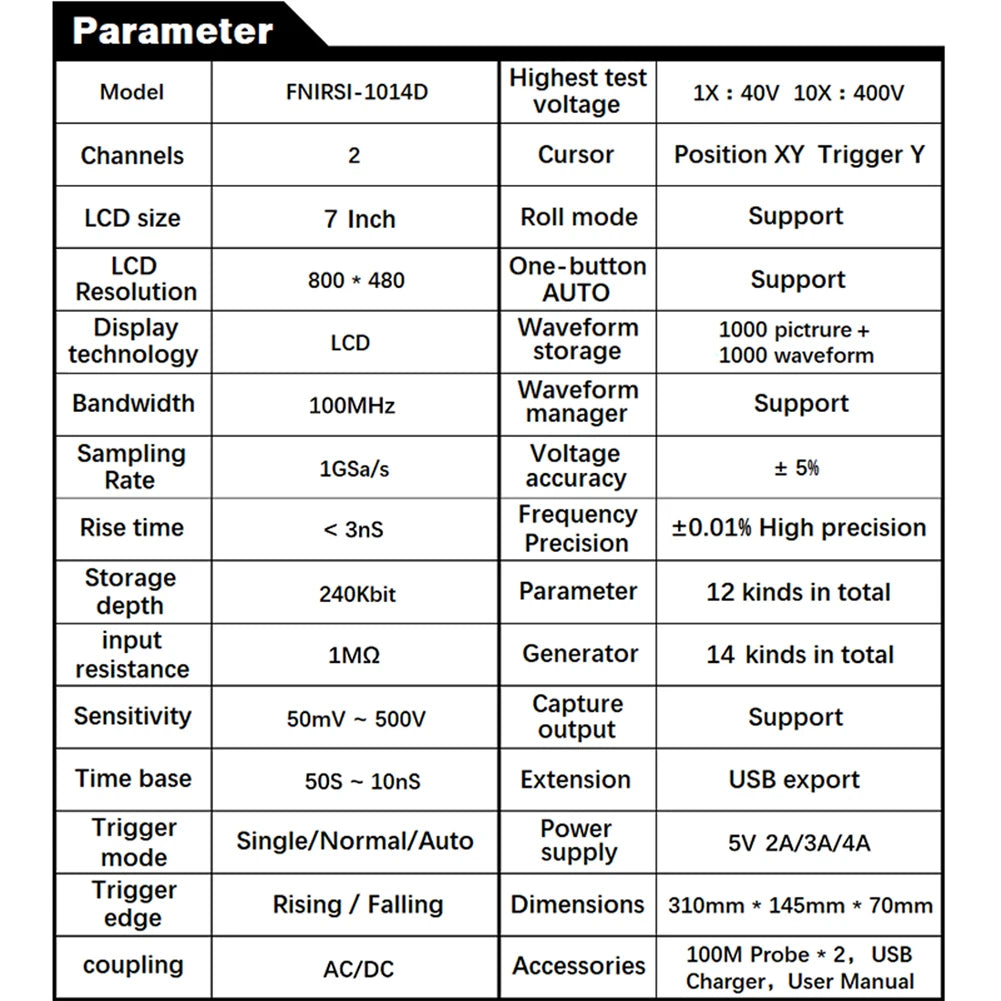

Spezifikationen:
Material: ABS
Analoge Bandbreite: 100 MHz * 2
Anzahl der Kanäle: 2 Kanäle
Maximale Echtzeit-Abtastrate: 1 GSa/s
Vertikale Empfindlichkeit: 50 mV/div ~ 500 V/div
Horizontaler Zeitbasisbereich: 50 S/div ~ 10 nS/div
Maximale Prüfspannung: 40 V (1X Sonde), 400 V (10X Sonde)
Speichertiefe: 240 Kbit
Eingangswiderstand: 1 MΩ
ADC-Genauigkeit: 8 Bit
Kopplungsmodus: AC/DC
Triggermodus: Einzel, Normal, Auto
Triggerflanke: Steigende Flanke/Fallende Flanke
Externe Triggerspannung 0~40 V
Erweiterungsanschlüsse: USB-Bildexport
Paketgröße: 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 Zoll
Paketgewicht: 1500 g / 3,3 lb
Netzteil: 5V 2A (nicht im Lieferumfang enthalten)
